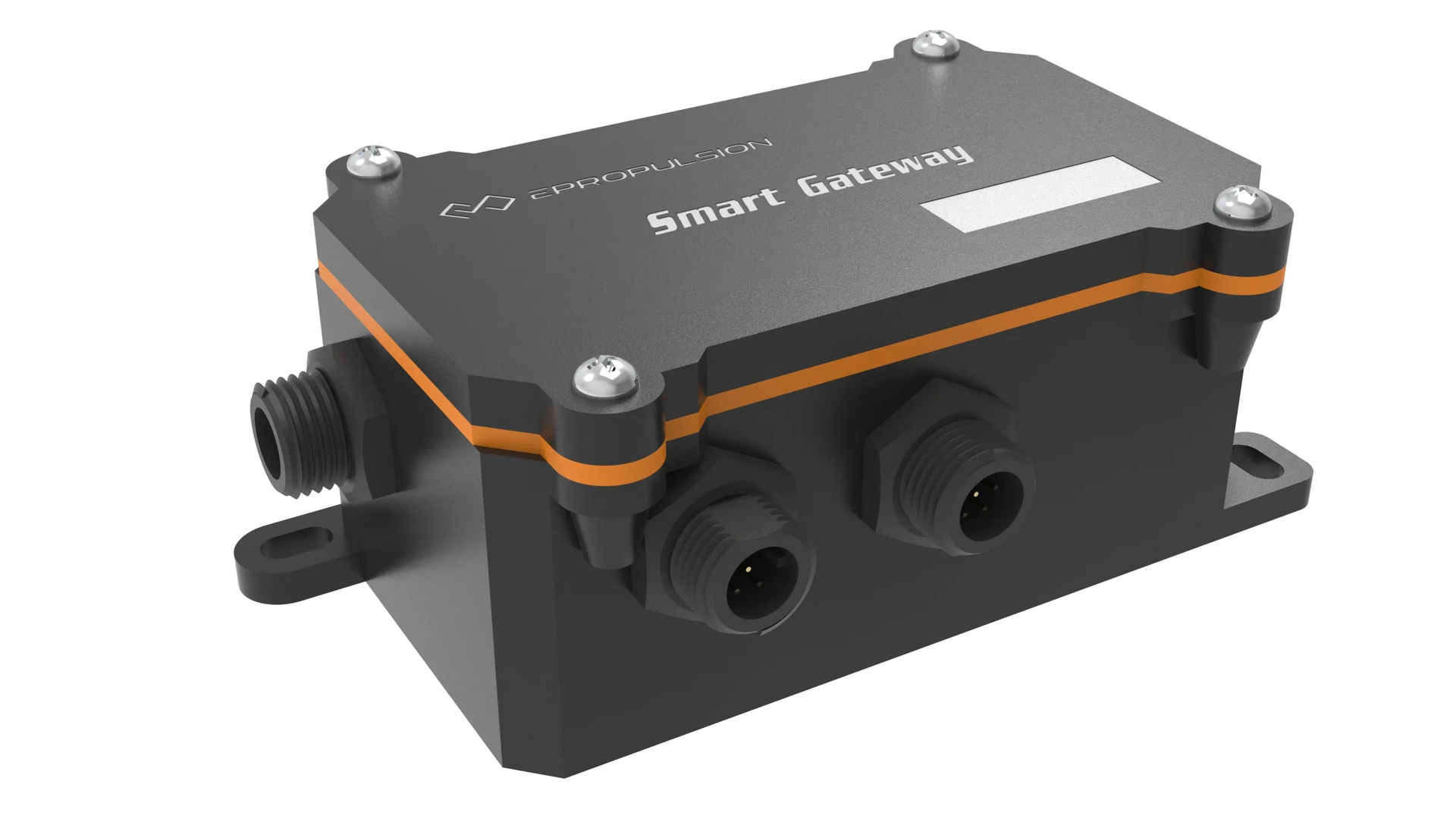

Passerelle intelligente RS-485 vers N2K (NMEA2000)
Référence : NE-PC04-00
Type : câblage
Description
La passerelle intelligente RS-485 vers N2K (NMEA 2000) sert à surveiller les informations d'état des systèmes de propulsion de la série EVO, notamment, mais sans s'y limiter, le rapport de réduction du moteur, la tension du moteur, la vitesse du moteur, la température de la batterie, l'état de charge (SOC) et la vitesse par rapport au fond (SOG), ainsi qu'à transmettre ces informations d'état à des appareils externes via le réseau NMEA 2000.
La Smart Gateway dispose de 3 interfaces RS485 et d'une interface CAN ; elle se connecte au réseau 485 du système de propulsion via les interfaces RS485 et au réseau NMEA 2000 via l'interface CAN.
La nouvelle Smart Gateway permet aux propriétaires de moteurs ePropulsion Spirits, d'Navy s et de moteurs Pod de les intégrer de manière transparente à des écrans multifonctions externes via le protocole NMEA 2000. Les écrans Nextfour Q Experience et Raymarine sont les premiers à être intégrés à la Smart Gateway d'ePropulsion, offrant ainsi une compatibilité totale avec l'ensemble de la gamme de moteurs ePropulsion.
La Smart Gateway est facile à utiliser et à installer. Mesurant 3,5 pouces sur 2 pouces et ne pesant que 5 onces, cette passerelle compacte se connecte entre la manette des gaz et le moteur, et dispose d’un port supplémentaire permettant la connexion à l’écran. Une fois intégrée à Q Experience et à Raymarine Axiom, elle affiche de manière transparente des informations telles que l'état de charge de la batterie (SOC) et la puissance du moteur du système ePropulsion, offrant ainsi aux utilisateurs une excellente maîtrise de la situation.
Caractéristiques techniques
Dimensions physiques
Longueur : 101.10 mm
Largeur : 50.00 mm
Hauteur : 40.00 mm
Poids net : 0.15 kg
Produits compatibles
-
SPIRIT 1.0 Evo à arbre court (moteur seul)
Référence : SE-1111-S0 -
SPIRIT 1.0 Evo à arbre long (moteur seul)
Référence : SE-1111-L0 -
NAVY 6.0 Evo (2024) Arbre court
Référence : NE-6000-S1 -
NAVY 6.0 Evo (2024) Arbre long
Référence : NE-6000-L1 -
Pod Drive 1.0 Evo
Référence : P1-0000-E0 -
Pod Drive 3.0 Evo
Référence : P3-0000-E0 -
Pod Drive 6.0 Evo
Référence : P6-0000-E0 -
NAVY 3.0 Evo à arbre court
Référence : NE-3000-S1 -
NAVY 3.0 Evo à arbre long
Référence : NE-3000-L1
Téléchargements
Smart Gateway de 485 roupies à 2 000 nairas – Manuel d'utilisation 20240715
Manuel d'utilisation
Télécharger
